Il concetto di controllo ZPC avancon

Il sistema ZPC avancon si controlla da solo senza armadi di controllo esterni ed elimina tutte le ulteriori installazioni di cavi e canali in loco. Pertanto, è molto economico e veloce da costruire.

Manutenzione in un solo minuto!

Controlliamo ogni zona del sistema ZPC avancon con l'interfaccia AS del bus di campo. L'alimentazione CC e il trasferimento dei dati sono forniti dal nostro alimentatore invisibile 3 in 1.


Tutti gli elementi di comando sono montati in modo invisibile dall'esterno nella struttura del telaio chiuso e possono essere semplicemente premuti sui cavi in qualsiasi posizione e in qualsiasi zona. Vengono poi fissati con un cursore.

Non si trova nessuna                 “sindrome degli spaghetti” nei cavi all'interno dei profili.

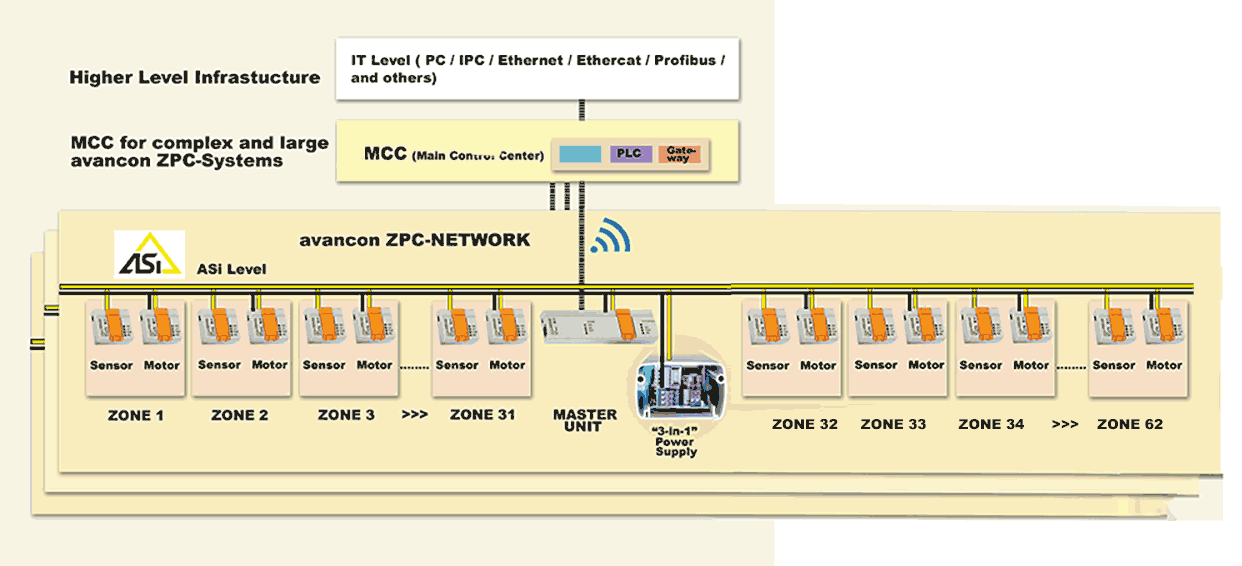

 ZPC control schema for avancon zpc conveyor

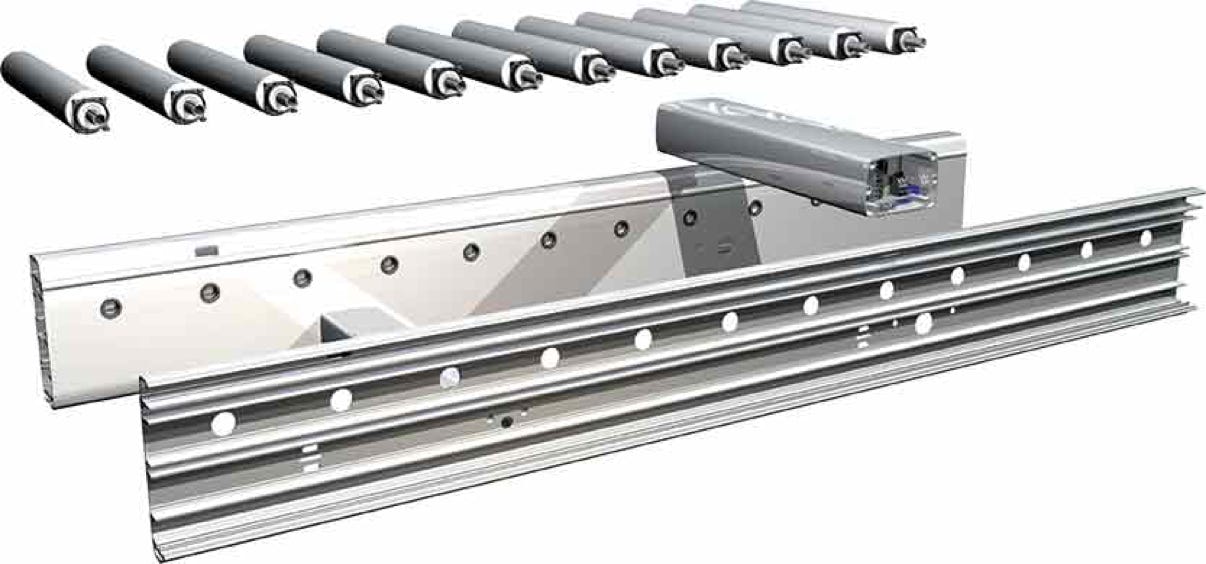

Exploded design of the 3-in1 Power-Supply , the rollers and the frame-construction

Per sistemi complessi e più grandi offriamo inoltre l'MCC (Main Control Center) avancon che raggruppa tutte le reti ZPC avancon (basate su bus di campo ASi) in un unico punto di comunicazione.


E' dotato di un PLC pre-programmato e di una porta per BUS/IT - Infrastrutture di livello superiore.


L'avancon MCC = Main Control Center E101 è dotato di un'unità PLC, è programmabile da noi e di una porta per la comunicazione esterna con architetture Bus/IT di livello superiore e controlla tutte le sottoreti ZPC avancon in un sistema.


Abbiamo montato l'MCC in uno speciale profilo di alluminio e lo fissiamo tra i telai - nascosto - come l'alimentatore avancon “3 in 1”. (di solito al posto di una traversa) o lo montiamo separatamente. Oppure viene collocato in una posizione richiesta dal cliente.

In generale, è possibile risparmiare tempo e costi di programmazione. Non ci sono interruttori DIP da azionare. Si riceve il firmware, che è semplicemente pre-programmato da avancon e può essere modificato o adattato alle proprie esigenze, se necessario.

i vostri requisiti. Tutti gli elementi (tranne il motoriduttore piatto BLDC) sono inseriti a scatto senza viti.

Le scatole di comando, che vengono semplicemente inserite a pressione in qualsiasi punto e fissate con dei cursori

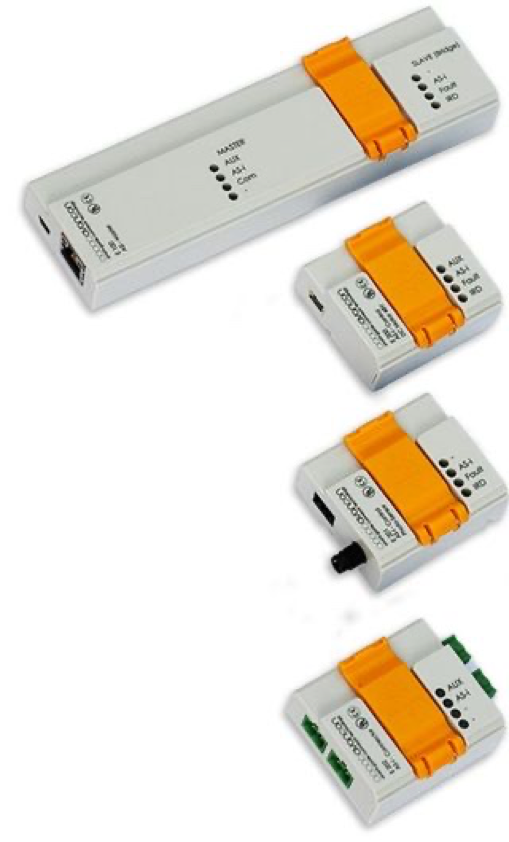

Field-bus control elements of AS-interface for conveyors, AS-i controls for conveyor systems, AS-i master, AS-i slaves, AS-i Sensors

La nuova avancon ASi Master Unit E100 è in grado di controllare fino a 124 sensori/attuatori = fino a 62 zone ZPC.

Comunica senza limitazioni con le altre unità master dell'intero sistema. In questo modo è possibile controllare automaticamente qualsiasi dimensione del sistema di trasporto avancon ZPC.


Ogni motore BLDC piatto avancon ha la propria scatola di controllo del motore E200, che controlla il motore CC senza spazzole e funge da attivatore elettronico nel sistema bus di campo ASi. Può essere fissato sui cavi ASi in qualsiasi posizione vicino al motore, in modo da risparmiare cavi lunghi

e fissaggi dei cavi e ottenere un facile montaggio per qualsiasi lunghezza di merci da trasportare.



Ogni zona è ulteriormente controllata dal sensore fotoelettrico avancon E300 con uno specchio opposto E301. Sono collocati in un alloggiamento in policarbonato trasparente, inseriti nel profilo.

Ognuno di essi è protetto da polvere e graffi da una finestra, che fa parte dell'alloggiamento e si inserisce perfettamente nei profili.


Anche il controller del sensore avancon E201 fa parte del bus di campo ASi e comunica con il Master.


Il connettore E202 avancon viene premuto sui cavi a ciascuna estremità di una sezione di trasporto (che normalmente comprende diverse zone).

Ciò consente una rapida installazione in loco tramite "plug-in reale".


Non sono necessari fissaggi aggiuntivi per tutte le scatole elettroniche ZPC e tutti i cavi avancon. - Ciò significa che non sono necessari attrezzi per il montaggio e lo smontaggio di qualsiasi scatola di controllo avancon.

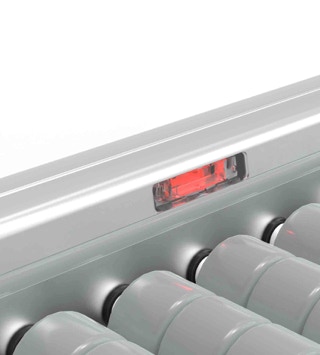

La nuova barriera fotoelettrica avancon regolabile con precisione

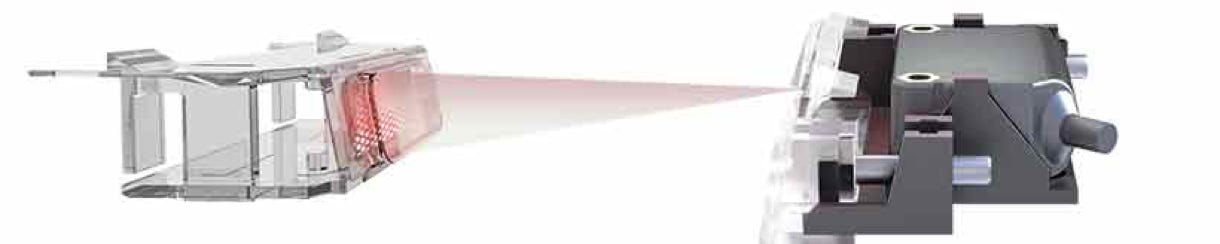

the new precisely adjustable avancon light barrier

Questo nuovo sensore fotoelettrico regolabile con precisione per il concetto di trasportatore ZPC di avancon. La fotocellula e il riflettore opposto sono inseriti in un alloggiamento in policarbonato trasparente. Il sensore fotografico può essere regolato con precisione dall'esterno in orizzontale e in verticale utilizzando una chiave a brugola da 2,5 mm. Questo ha il vantaggio di poter vedere il fascio di luce sul lato del riflettore durante la regolazione fine e di seguirne l'impostazione.

ZPC per ogni costruzione!

È possibile utilizzare il sistema ZPC-Control ovunque con i nuovi profili in alluminio.

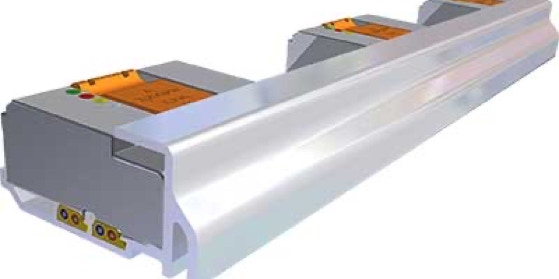

zpc controller

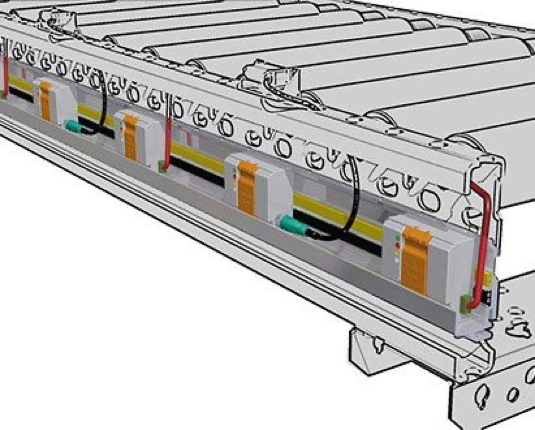

Con questo profilo avancon collegabile è possibile utilizzare il concetto di controllo avanzato avancon anche in una struttura di trasportatore più vecchia o diversa.

Viene semplicemente avvitato in qualsiasi posizione sul profilo del trasportatore con viti autoformanti in qualsiasi posizione orizzontale o verticale.

È possibile utilizzare i sensori e i rulli motore esistenti a 24 V.

advanced controls conveyor
